如何評估球團(tuán)礦的質(zhì)量？冷壓強(qiáng)度、還原性等關(guān)鍵指標(biāo)解析
關(guān)鍵質(zhì)量指標(biāo)解析：

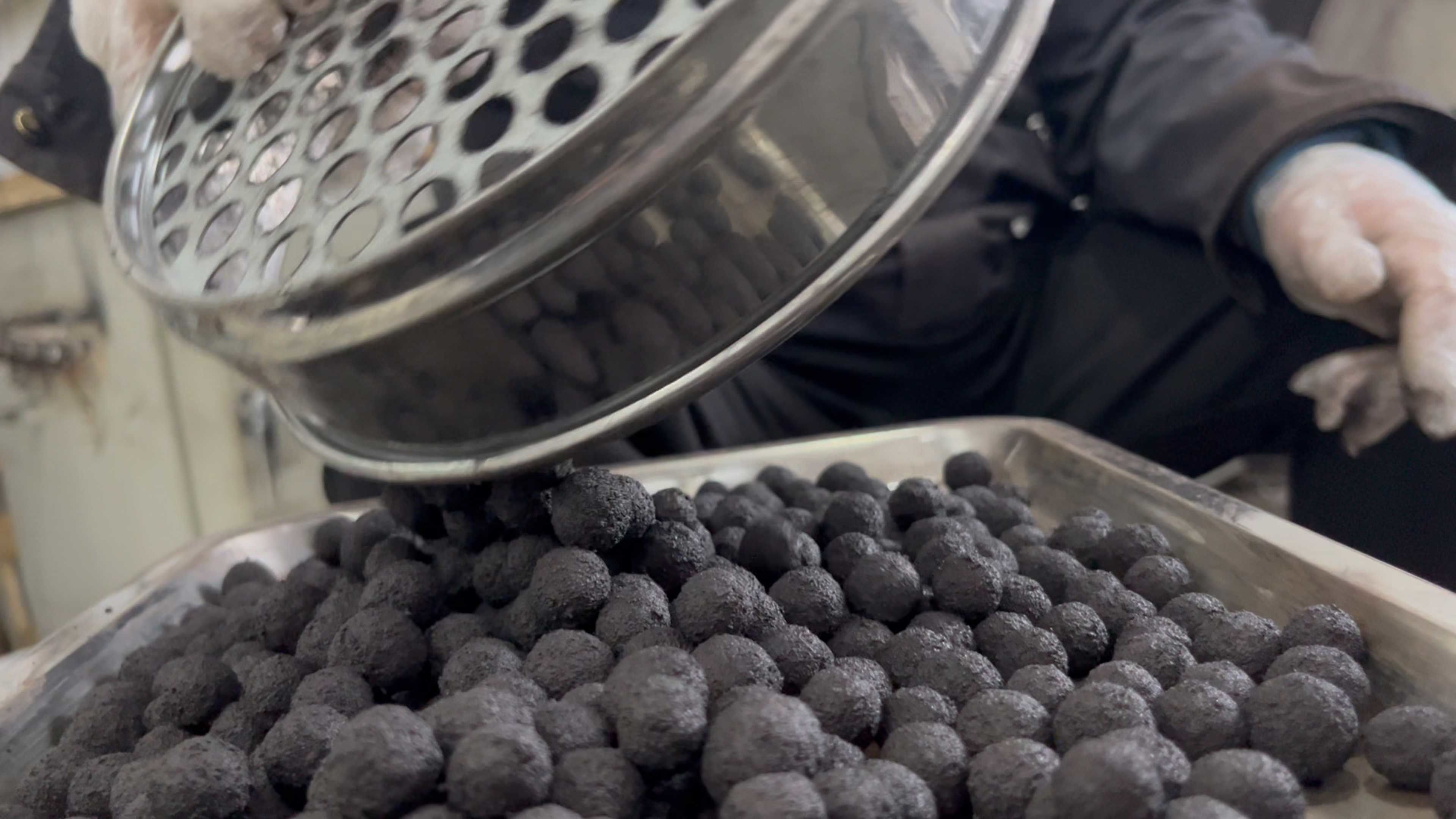

 有很多因素影響球團(tuán)礦的質(zhì)量，如抗壓強(qiáng)度，粒度分布，冷熱交替后的，還原性等，還有球團(tuán)礦的品味、堿度、硫含量、磷含量等。以下是一些重要指標(biāo)：（需要對以下各個(gè)指標(biāo)做定義解釋）  物理性能指標(biāo)： ?抗壓強(qiáng)度：即濕、冷強(qiáng)度，球團(tuán)經(jīng)多次裝卸、轉(zhuǎn)運(yùn)、堆積和運(yùn)動，要經(jīng)受碰撞、沖擊、擠壓和摩擦等各種嚴(yán)酷的機(jī)械作用。1000m3以上大高爐使用的的抗壓強(qiáng)度應(yīng)≥2000N/個(gè)，濕強(qiáng)度客戶一般要求0.5m落下5次以上完整。 ?冷壓強(qiáng)度：指球團(tuán)礦在常溫下抵抗外力壓碎的能力 ?濕強(qiáng)度：生球（green pellets）的水分檢測，跌落測試（下落測試測試的是球團(tuán)礦在一定高度下的強(qiáng)度） ?干強(qiáng)度：球團(tuán)在焙燒過程中的爆裂溫度 ?熱強(qiáng)度：在1000-1100攝氏度的溫度下燒半小時(shí)不破裂 ?粒級：一致性高，提高透氣性，粘合劑性能穩(wěn)定，產(chǎn)品外形規(guī)則，粒度均勻。

冶金性能指標(biāo)： ?還原膨脹指數(shù)/RSI：影響高爐上部料柱的透氣性，在900℃，CO、N2還原氣氛下，還原60min后體積的變化。 ?低溫還原粉化指數(shù)/RDI：影響高爐上部料柱的透氣性，在500℃，CO、CO2、N2還原氣氛下，還原1h后，冷卻到100℃以下后轉(zhuǎn)鼓300r后篩分3.15mm以上的占比。 ?還原度指數(shù)/RI：影響高爐上部料柱的透氣性，在900℃，CO、N2還原氣氛下，還原3h后三價(jià)鐵的占比。 ?孔隙率：指粉末冶金制品中空隙體積與總體積之比。  化學(xué)成分指標(biāo)： ?鐵品位含量越高，球團(tuán)礦質(zhì)量越好 ?SiO?（二氧化硅）含量小于9.23%時(shí)，SiO?焙燒時(shí)形成一定的液相，有助于球團(tuán)礦的固結(jié)和連晶提升球團(tuán)礦的抗壓度，大于9.23%時(shí)會阻礙赤鐵礦的結(jié)晶與再結(jié)晶。根據(jù)SiO?含量呈現(xiàn)球團(tuán)強(qiáng)度先增加后降低的趨勢。 SiO?含量提升會提高球團(tuán)的還原膨脹指數(shù)，還會產(chǎn)生爐渣。 ?硫在焙燒過程中會產(chǎn)生氣孔，影響球團(tuán)礦的固結(jié)連晶，從而導(dǎo)致球團(tuán)礦的抗壓強(qiáng)度降低，且會產(chǎn)生二氧化硫氣體，降低氧化氣氛和空氣污染，還會產(chǎn)生爐渣。 ?磷含量過高會導(dǎo)致冶煉中鋼鐵脆化   球團(tuán)礦的粒度應(yīng)符合要求，過大或過小的顆粒均會影響其使用效果。

  4. 結(jié)論    - 總結(jié)評估球團(tuán)礦質(zhì)量的關(guān)鍵指標(biāo)及其重要性。    - 強(qiáng)調(diào)持續(xù)監(jiān)測和改進(jìn)的重要性。    - 強(qiáng)調(diào)建杰提供高質(zhì)量的粘合劑，可以大大提高這些關(guān)鍵指標(biāo)。
